Hangzhou Bright Rubber Plastic Product Co., Ltd. es uno de los principales fabricantes y proveedores de sellos de pistón/sello de aceite de cilindros hidráulicos en China. Si va a comprar un sello de pistón de cilindro hidráulico/un sello de aceite fabricado en China, le invitamos a obtener más información de nuestra fábrica. También aceptamos pedidos personalizados.
Sellos de pistón y sellos de aceite de cilindros hidráulicos: especificaciones técnicas y descripción general de fabricación
En el ámbito de los sistemas hidráulicos, la eficiencia y la longevidad de la maquinaria dependen en gran medida de la integridad de sus componentes de sellado. Como fabricante dedicado, entendemos que un cilindro hidráulico es tan confiable como su sello más débil. Nuestras instalaciones de producción se especializan en la ingeniería y fabricación de sellos de pistón y sellos de aceite de alto-rendimiento, diseñados para mantener la integridad de la presión y evitar fugas de fluido en condiciones operativas rigurosas.
Esta descripción general detalla la composición del material, la mecánica del diseño y los parámetros operativos de nuestras soluciones de sellado, proporcionando a los compradores técnicos e ingenieros los datos necesarios para la integración del sistema.

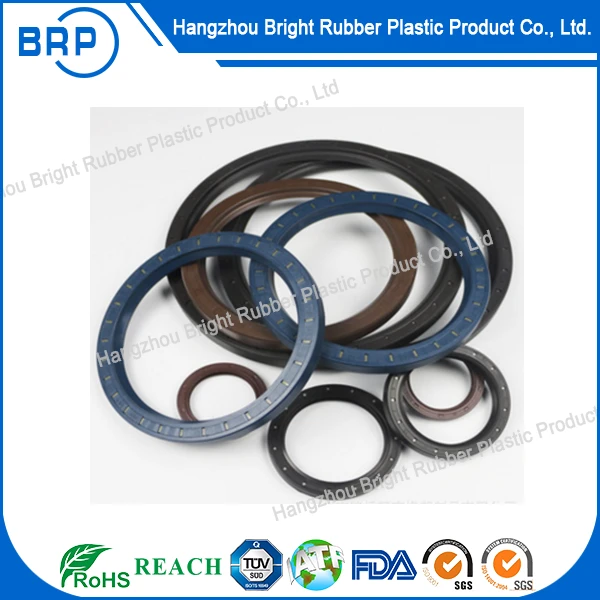

Mostrar producto
1. Ciencia de los materiales y selección de compuestos
La base de un sellado fiable reside en el elastómero o compuesto termoplástico utilizado. Nuestro proceso de fabricación utiliza una estricta selección de materias primas, elegidas en función de los entornos químicos y térmicos específicos de la aplicación prevista.
Caucho de nitrilo butadieno (NBR/Buna-N):Este es nuestro compuesto estándar para-aplicaciones hidráulicas de uso general. Ofrece una excelente resistencia a aceites hidráulicos, aceites minerales y grasas a base de petróleo-. Nuestros compuestos NBR estándar están formulados para funcionar eficazmente dentro de un rango de temperatura de -30 grados a +100 grados.
Caucho de fluorocarbono (FKM/Viton):Para entornos químicos agresivos o de alta-temperatura, utilizamos compuestos FKM. Estos sellos brindan una resistencia superior al calor, la oxidación y una amplia gama de productos químicos, incluidos ácidos y solventes. FKM es la opción preferida cuando las temperaturas superan los 100 grados o cuando se utilizan fluidos hidráulicos -resistentes al fuego (HFD).
Politetrafluoroetileno (PTFE):Para aplicaciones que requieren una fricción extremadamente baja y una alta resistencia al desgaste, fabricamos sellos con PTFE virgen o relleno. Al mezclar PTFE con fibras de bronce, carbono o vidrio, mejoramos su capacidad de carga-y su conductividad térmica. Los sellos de PTFE son químicamente inertes y capaces de funcionar en un rango de -60 grados a +200 grados.
Poliuretano (TPU):Utilizados principalmente para sellos de vástago y pistón-de servicio pesado, nuestros compuestos de poliuretano termoplástico ofrecen alta resistencia a la tracción, excelente resistencia a la abrasión y alta resistencia a la extrusión.
2. Sellos de pistón: diseño y función
La función principal de un sello de pistón es actuar como una barrera de presión entre las dos cámaras de un cilindro hidráulico. Debe evitar que el fluido pase por alto el pistón y al mismo tiempo acomodar el movimiento dinámico del vástago.
Sellos de pistón de doble-acción
Nuestros sellos estándar de doble-acción están diseñados para sellar la presión desde ambas direcciones. Una configuración común implica un diseño de sello escalonado-, que consiste en un elemento de sellado de PTFE o poliuretano energizado por una junta tórica (generalmente NBR o FKM).
Mecanismo:La junta tórica proporciona la pre-carga inicial para garantizar el sellado a bajas presiones. A medida que aumenta la presión del sistema, actúa sobre la junta tórica, que a su vez empuja el elemento de sellado contra el orificio del cilindro.
Ventajas:Este diseño minimiza el efecto stick-slip (fricción estática), lo que garantiza un funcionamiento suave incluso a bajas velocidades. La tapa de PTFE también reduce el desgaste del tubo del cilindro.
Sellos de pistón de simple-efecto
Están diseñados para sellar la presión desde una sola dirección. Por lo general, presentan un perfil de sello de copa o copa U-.
Instalación:A menudo se instalan en pares,-espalda-espalda, para manejar la presión bi-direccional, o individualmente cuando se aplica presión a un solo lado del pistón.
Diseño de labios:El labio de sellado está moldeado-con precisión para mantener el contacto con la pared del cilindro. Bajo presión, los labios se extienden hacia afuera, aumentando la fuerza de sellado proporcionalmente a la presión hidráulica.
3. Sellos de aceite y sellos de varilla
Si bien a menudo se usan indistintamente en conversaciones informales, los sellos de varilla y los sellos de aceite cumplen funciones distintas en el contexto de la fábrica.
Sellos de varilla hidráulica
El sello de vástago es el elemento de sellado más crítico en un cilindro hidráulico. Evita que el fluido hidráulico se escape del cilindro a lo largo del vástago del pistón en movimiento.
Espacio de extrusión:Nuestros sellos de varilla están diseñados con límites de tolerancia específicos para la separación de extrusión. En sistemas de alta-presión (por encima de 20 MPa), recomendamos utilizar anillos anti-extrusión (anillos de respaldo) hechos de PTFE o caucho duro para evitar que el sello sea forzado a entrar en el espacio entre el pistón y el casquillo del vástago.
Película de lubricación:Un sellado perfecto provocaría que la varilla se secara y se desgastara prematuramente. Nuestros sellos de varilla están diseñados para permitir que una película microscópica de aceite (aproximadamente . 0.5 a 1 micrón) permanezca en la varilla durante la carrera de retracción. Esta película lubrica el sello y la varilla, extendiendo la vida útil de ambos componentes, mientras que el sello limpia el exceso de aceite durante la carrera de extensión.
Sellos de aceite rotativos
A diferencia de los sellos hidráulicos lineales, nuestros sellos de aceite giratorios están diseñados para ejes giratorios, como los que se encuentran en cajas de engranajes, motores y husillos.
Construcción:Por lo general, constan de una carcasa exterior de metal para un ajuste seguro a presión-en el orificio, un labio de sellado flexible (elastómero) y un resorte de liga.
La primavera de la liga:Este resorte helicoidal se envuelve alrededor del labio de sellado, proporcionando una fuerza radial constante para compensar el desgaste del labio y el descentramiento del eje, asegurando una presión de sellado constante a lo largo del tiempo.
Como instalación de producción, nuestro enfoque está en el moldeo de precisión y la consistencia.
Proceso de moldeo:Utilizamos moldeo por compresión para piezas de caucho más grandes y moldeo por inyección para PTFE y sellos de caucho de alto-volumen. Esto asegura que las cadenas de polímeros estén orientadas correctamente, proporcionando propiedades físicas óptimas.
Mecanizado CNC:Para requisitos de prototipos o de bajo volumen-, empleamos mecanizado CNC para cortar sellos de placas o tubos extruidos. Esto permite una respuesta rápida sin el tiempo de fabricación del molde.
Estándares de tolerancia:Nuestra producción estándar cumple con las normas ISO 3601 e ISO 7425 en cuanto a tolerancias dimensionales. Mantenemos un control estricto sobre el diámetro interior, la sección transversal-y la concentricidad de los sellos.
Acabado superficial:Reconocemos que el sello es sólo la mitad del sistema de sellado. Los elementos de acoplamiento (varilla y orificio) deben cumplir requisitos de acabado superficial específicos (normalmente Ra 0,2 a 0,4 µm para superficies dinámicas) para evitar el desgaste abrasivo en el labio del sello.
